SOT23-6單鍵觸摸芯片IFA027B(新款)

發表時間:2020年07月28日

文章來源:

瀏覽次數:13412

IFA027B 觸摸感應 IC 是一款小體積封裝(SOT23-6,并且具有外部觸摸靈敏度調節端口的觸摸芯片,

抗干擾性強靈敏度可以根據介質任意調整。IFA027B具有防水特性,可以工作在潮濕或者有水的環境而

不受干擾,IFA027B可以完美替代傳統的機械按鍵,是一款性?xún)r(jià)比超高的觸摸芯片。



管腳定義:









管腳序號

管腳名稱

輸入/輸出

管腳說明

1

KEY

輸入

觸摸按鍵輸入腳

2

GND

電源

接地腳

3

CAP

輸入

采樣電容輸入腳(建議誤差小于 5%的滌綸電容)

4

SEL

輸入

模式選擇腳

5

VCC

電源

電源正端

6

OUT

輸出

控制輸出腳

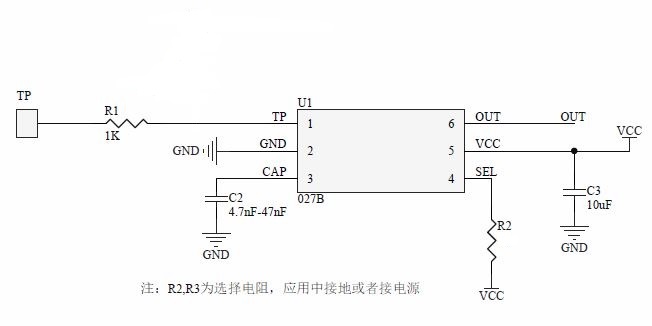

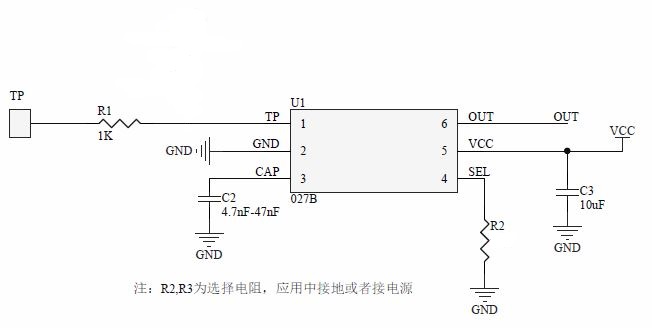

                                                                                                                     參考原理圖









以上圖中電阻R2建議值1k





靈敏度調節電容



芯片第 3 腳為靈敏度調節電容輸入口,用戶可以通過調節 CAP 口電容容值來調節全部觸摸按鍵的靈敏度, 其調節范圍建議選擇 222-13,在使用的時候盡量使用精度為 5%的滌綸電容或者用NPO級別的多層電容。加大電容會(huì )使靈敏度增加, 降低抗干擾能力;反之減小電容會(huì )使靈敏度減小,增強抗干擾能力.



觸摸芯片使用設計建議



影響觸摸靈敏度的因素主要有以下幾個方面:

1按鍵離芯片的距離。離芯片越近的按鍵,其觸摸效果越好,反之則越差。因此用戶在 PCB 布局的時候, 盡量將芯片放置在相距最遠的兩個按鍵的中間位置。

2.按鍵至芯片的連線線。按鍵至芯片走線越細,觸摸效果越好,反之則差。因此盡量使按鍵至

間連線更細。

3.按鍵至芯線信號線(包線。距離越遠,線對觸摸按, 建議觸摸按鍵至芯片的連線盡量遠離其它信號線。不同觸摸按鍵與芯片連線的相互影響很小,因此可以靠的比

較近。

4觸摸按鍵和面板的接觸面積。面積越大、接觸越緊密,觸摸效果越好,反之越差。

5.觸摸面板的材質和厚。面板越薄,觸摸效果好,反之越差。用玻璃、微晶板等材質做成的面,

       摸效果要比用塑料、有機玻璃等材質做成的面板好。而金屬材質的面板無法檢測觸摸按鍵。
